汽車的車身作為汽車的四大總成之一，具有非常重要的作用，首先是在它的外觀上，外觀漂亮的汽車在市場上總是更受歡迎，所以各大汽車生產商總是在車身造塑上做了很大努力。逆向工程是全新的制造技術信息化、科學化的系統工程，它開辟了制造零件和模具的新途徑。正是由于逆向技術的發展使得復雜的車身設計變得相對簡單。其次，身車的作用是利用其空腔來承載乘員和盛放貨物的，它必須要有足夠的強度來保護乘員和貨物的安全，車身強度也是車身綜合性能的一個重要體現。車身性能的好壞直接影響到整車的疲勞壽命、碰撞、NVH等諸多方面的性能，因此在設計汽車時必須對車身進行強度分析。
1.車身的逆向造型
1.1.數據的采集
數據采集是數據處理、模塑重建的基礎。沒有高精度的數據采集技術和設備就不會逆向出高水平的模塑。點云數據的測量方式主要有接觸式和非接觸式兩種。非接觸式測量速度快、精度高，獲得的密集點云信息量大，從最大限度上反映被測表面的真實形狀。因此本研究采用德國進口非接觸式結構光光柵掃描設備進行掃描，在測量過程中，由于車身過于龐大測量不能一次完成，需要多次測量。在局部測量完成后利用車身上面的相鄰的3個mark點將坐標重新對齊，這樣就可以得到整個車身的點云數據。
1.2.數據預處理
在結構光柵測量系統進行車身掃描過程中，受采樣的方式、設備、環境及外界干擾等因素的限制，測量所獲得的數據不可避免地產生了誤差很大噪聲點和跳點，也會存在測量障礙區，因而要對采集到的三維數據進行預處理，主要有誤差點去除和降噪等。最后通過數據精簡把過于龐大的數據點適當稀薄化。數據精簡后白車身點云如圖所示。
1.3.點云的網格處理
為了更好的辨別點云的各個特征，方便重建模塑，需要將處理好的車身點云進行網格化。網格化可以使點云看起來比較像實體，其質量的好壞直接影響到下一步的點云數據分塊，而對最終生成的曲面也有一定的影響。其過程是在CATIAVS軟件中用Insert-Mesh-Mesh Creation進行網格化。對于在網格面上局部出現的破洞，可以利用補洞工具對局部的破洞進行修補。處理完畢的車身網格化點云如圖所示。
1.4.構造CAD模型
構造CAD模塑是后續產品工程分析、加工制造的基礎。所以構造CAD模塑是逆向設計的重點內容之一。在點云網格化的基礎上，在CATIA軟件中進行CAD模塑的構建。一般來說，汽車車身的結構都是左右對稱的，所以在設計的過程中可以單側設計零件，然后通過鏡像來獲得另一側的零件，這樣可以既節省時間，又得到了完全對稱的零件。在左右不對稱的情況下才進行雙側零件的設計。當然逆向設計不是對原來車塑的完全模仿，在設計的過程中會改進原來設計不合理的部分。最終逆向出來的白車身CAD模塑如圖所示。

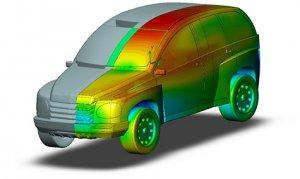

2.車身有限元分析
2.1.模型的建立
在獲得汽車車身CAD模塑的基礎上，通過HyperMesh軟件對白車身進行結構的離散網格劃分。在白車身劃分過程中所有網格均采用板殼單元進行劃分。白車身的焊接工藝主要有點焊和二氧化碳保護焊等。點焊是白車身裝配時最重要的焊接方式，考慮到傳遞力的特性，對點焊采用CWELD單元進行點焊的模擬。二氧化碳保護焊采用RBE2單元進行模擬，粘膠采用六面體單元模擬。
