家具接件選擇：偏心連接件是目前板式家具結構中使用最廣泛的連接件，它的安裝需要預鉆各種連接孔。約束部件時，水平方向的載荷則通過偏心頭直接作用于孔位的側邊，從而保證板件與家具的旁板緊密結合在一起。由于偏心頭對安裝孔的側而形成擠壓，因此我們要考察這一局部區域的應力場分布規律。相應的有限元分析模型示意圖見圖，圓孔直徑15mm 。

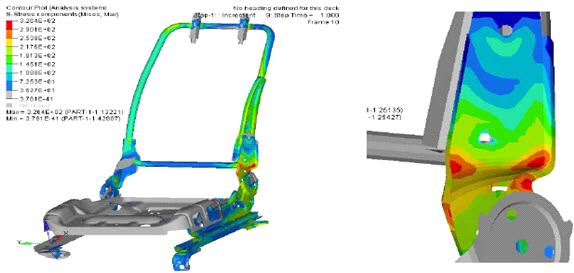

約束條件：擱板模型的左側板邊約束所有自由度，右側板邊只約束Y方向的自由度。取單位均布載荷0.1N/mm2，以壓力的形式作用于安裝孔的右側邊半圓線上。 由于模型的受力位置發生了變化，因此在偏心連接件安裝孔位處的應力場也隨之改變，在偏心頭的擠壓作用下，圓孔附近的等效應力云圖發生了變化，結果如圖所示。
從有限元分析等效應力云圖可知，對于偏心連接件約束的板式家具，偏心連接件在牢固連接旁板與擱板的同時，偏心頭會對預鉆孔的部位施加水平載荷，從而使預鉆孔靠近旁板的一側產生較大的應力區。因此在板件的孔位設計中，這些孔的位置要適當遠離板件的端部。解決的辦法是采用中等長度的連接桿，如Hettich Rastex 15偏心連接件的套裝中，連桿長度有24mm，通過有限元分析數據與理論計算比較可知，ANSYS應用于板式家具的結構強度分析是可行的。由于ANSYS具有建模迅速、求解方便直觀、參數易于調整等優點，將其應用于家具的結構優化設計，可有效提高家具優化設計的速度與可靠性。
