      斜齒輪是工程中應用十分廣泛的齒輪類型，由于其造型較復雜，一般的工程技術人員難以掌握，若要進行有限元分析，專用的CAE軟件價格昂貴，這些因素使其在設計、研究和應用中受到一定的局限。本文采用新的ActiveX自動化界面技術(ActiveX Automation Interface)，對Mechanical Desktop 6(即MDT6)中文增強版^[2]進行Visual Basic編程二次開發，實現斜齒輪的三維精確造型，并進行有限元分析。與一般造型軟件相比，其獨特優勢在于，MDT與應用非常普及的工程圖形軟件AutoCAD同屬Autodesk公司產品，MDT與AutoCAD關系密切，它構建于AutoCAD之上，但繪圖、造型能力更強大，且具有分析功能，對廣大的AutoCAD用戶來說，不失為一個很好的選擇。
      斜齒輪三維模型創建過程為：首先根據斜齒輪端面齒槽曲線方程，編制程序繪制齒槽曲線草圖，創建一圓柱體作為齒輪毛坯，定義三維螺旋掃掠路徑，然后將齒槽草圖視為刀具，沿三維螺旋路徑掃掠切削，就在圓柱體齒輪毛坯上切削出了三維螺旋齒槽，將該切削出的齒槽特征以毛坯軸線為中心進行環形陣列，數目與齒數相同，即完成斜齒輪的三維造型。
      以漸開線斜齒輪為例，斜齒輪毛坯端面以及視為刀具的齒槽曲線，如圖1所示。齒槽曲線上各點創建方法如下：
      (1) 0，1，2點，用AddLightWeightPolyline方法創建輕便多義線，指定第1點凸度為0. 2。
      (2) 2，3，4點，用AddSpline方法創建樣條曲線。
      (3) 4，5，6點，用AddLightW eightPolyline方法創建輕便多義線。
      (4)用Mirror方法鏡像刀具右部線段，得到刀具左部線段，得到刀具截面曲線組，用AddSketch方法將其定義為草圖。
      由輸入原始參數齒數Z，壓力角T，法面模數mn，螺旋角U，及可以很容易計算出斜齒輪的端面壓力角Tt，端面模數mt，分度圓半徑R，頂圓半徑Ra，根圓半徑Rf，基圓半徑Rb，從而計算出0至6點的坐標為：

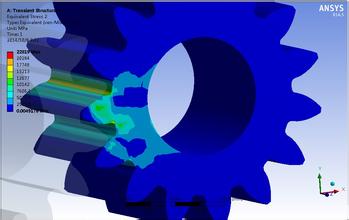

      AddCircle創建一圓，拉伸高度為B(即齒寬)的圓柱體，得到齒輪毛坯，定義三維螺旋掃掠路徑，直徑與齒輪毛坯相同， 由齒槽草圖、三維螺旋掃掠路徑、齒輪毛坯及其軸線創建三維螺旋路徑掃掠切削特征，就在齒輪毛坯圓柱體上沿螺旋路徑切制出一個齒槽，將該齒槽特征以毛坯軸線為中心進行環形陣列，陣列數目與齒數Z相同，即得到斜齒輪的三維造型。
